矿用本安型按钮AH15/250V及使用说明

本产品执行标准：GB 3836-2010、Q/SRY002-2014

本说明书根据GB/T9969-2008的规定编写

概述

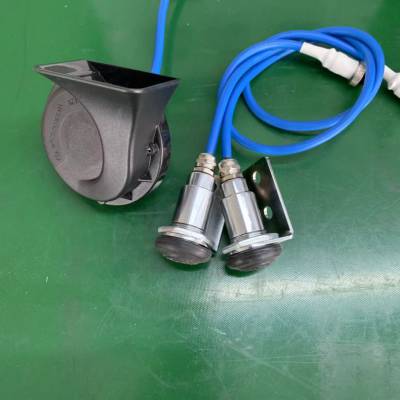

AH15／250矿用本安型按钮（以下简称按钮），只准使用于经检验合格的本安电路中，主要与DLEC24v～250V矿用浇封兼本安型电子喇叭配套，使用于具有爆炸性气体混合物的煤矿井下，还可以接入250V以下的各种经检验合格的本质安全型信号、通讯、报警设备的电路中，对该设备按需求进行一定距离的开、停控制。

按钮根据《GB3836.4-2010爆炸性环境 第4部分 由本质安全型“i”保护的设备》的相关要求，主要技术指标符合GJB1512-92《按钮总规范》的要求，并在生产时执行企标：Q/SRY002-2014。

1、工作原理

按钮采用***的电子元件和开关电路组成。当接通电源后喇叭就会出现一个正比于电压的信号，经过比较器及数字电路的处理发出报警信号。

2、型号命名与分类

2.1防爆型式及标志

a)防爆型式：矿用本安型；

b)防爆标志：Exib I Mb。

2.2型号

按钮的型号符合MT 154.2-1996煤矿用电气设备产品型号编制方法和管理办法的规定，由产品类别代号、***特征代号、主参数工作电流和主参数工作电压组成，图示如下：

2.3 尺寸和重量

a） 按钮外形尺寸为：37mm×22mm×43mm，见图1所示。

b） 重量为：0.2kg。
